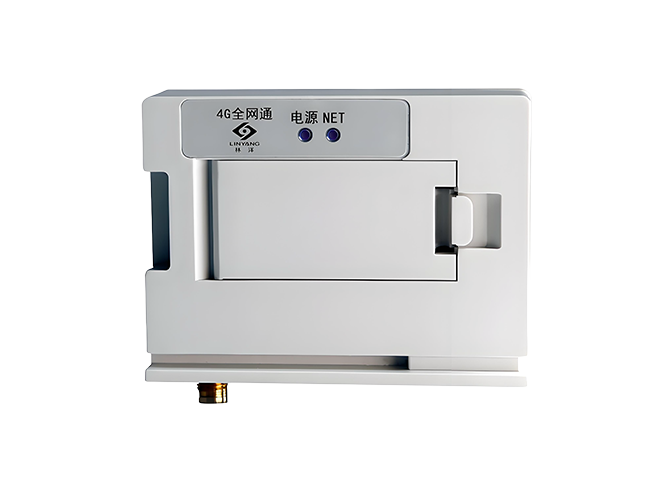

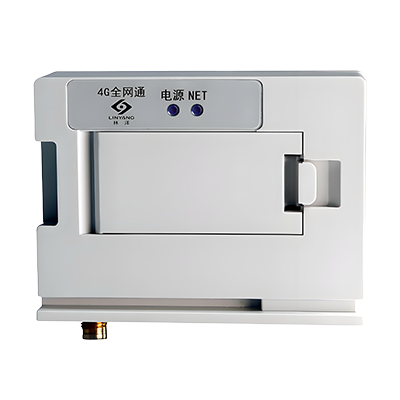

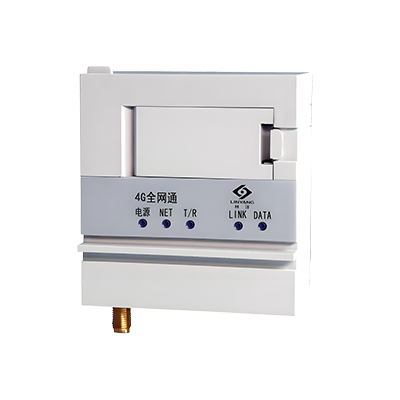

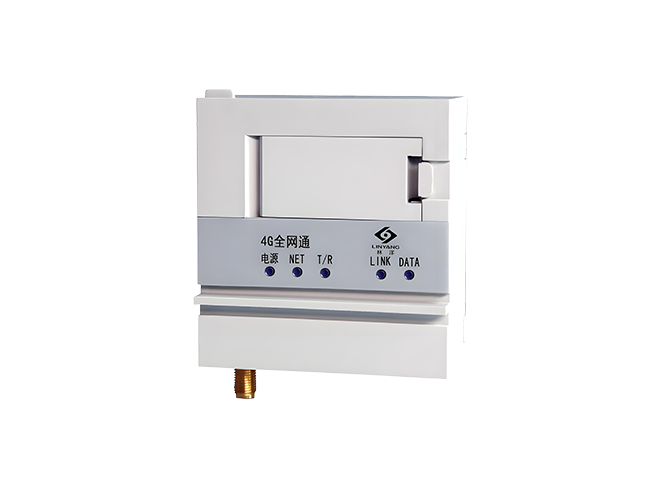

全網通4G通信模塊TLY9505/9506

下載産品手冊

業務聯係

主要特點

低功耗
- 模塊未工作的情況下，上電後主模塊隻有約0.1mA的漏電流（另有3mA左右的電源指示燈電流）；
可靠性高
- 通信模塊經過功能檢測，細化到每一路信号，每一箇LED，确保産品質量；
工作穩定
- 在模塊上有大容值的插件電解電容，可以起到去耦功能，即使在大功率工作時也可以保證模塊的正常工作，提高工作穩定性；
兼容性
- 适用滿足國網13版技術要求的I型集中器、III型專變終端、II型集中器；
安裝方式
- 支持熱拔插；
網絡類型
- 支持移動、聯通、電信三傢運營商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式；
電壓範圍
- 通信模塊電源輸入，4V±0.2V。正常工作電流500mA。

查看全部

全網通4G通信模塊TLY9505/9506

網絡類型	支持移動、聯通、電信三傢運營商，GPRS、TD-SCDMA、CDMA、CDMA2000、LTE-FDD、WCDMA、TD-LTE等七種通訊模式
電壓範圍	通信模塊電源輸入，4V±0.2V。正常工作電流500mA
髮射功率：GSM/GPRS:功率等級4(2W)	EGSM900
髮射功率：GSM/GPRS:功率等級1(1W)	DCS1800
髮射功率：EDGE:功率等級E2(0.5W)	EGSM900
髮射功率：EDGE:功率等級E1(0.4W)	DCS1800
髮射功率：UMTS:功率等級3(0.25W)	WCDMA
髮射功率：UMTS:功率等級3(0.25W)	CDMA2000
髮射功率：UMTS:功率等級2(0.25W)	TD-SCDMA
髮射功率：LTE:功率等級3(0.25W)	LTE
主天線	嚴酷等級4級，試驗電壓8kv
串口波特率	默認支持一路三線串口波特率支持9600、19200、38400、57600、115200bps(默認115200bps) 支持自動波特率檢測功能 可以通過串口髮送AT命令咊數據
工作濕度	相對濕度:10%-100%
工作溫度	-40℃℃~+75°C
物理尺寸	73mm69mm20mm 72g
安裝	支持熱插拔
